什麽是堆疊
堆疊是指将多台支持堆疊特性的交換機通過堆疊線纜連接在一起，從邏輯上虛拟成一台交換設備，作爲一個整體參與數據轉發。堆疊是目前廣泛應用的一種橫向虛拟化技術，具有提高可靠性、擴展端口數量、增大帶寬、簡化組網等作用。
堆疊的重要性
傳統的園區網絡采用設備和鏈路冗餘來保證高可靠性，但其鏈路利用率低、網絡維護成本高，堆疊技術将多台交換機虛拟成一台交換機，達到簡化網絡部署和降低網絡維護工作量的目的。堆疊具有諸多優勢：

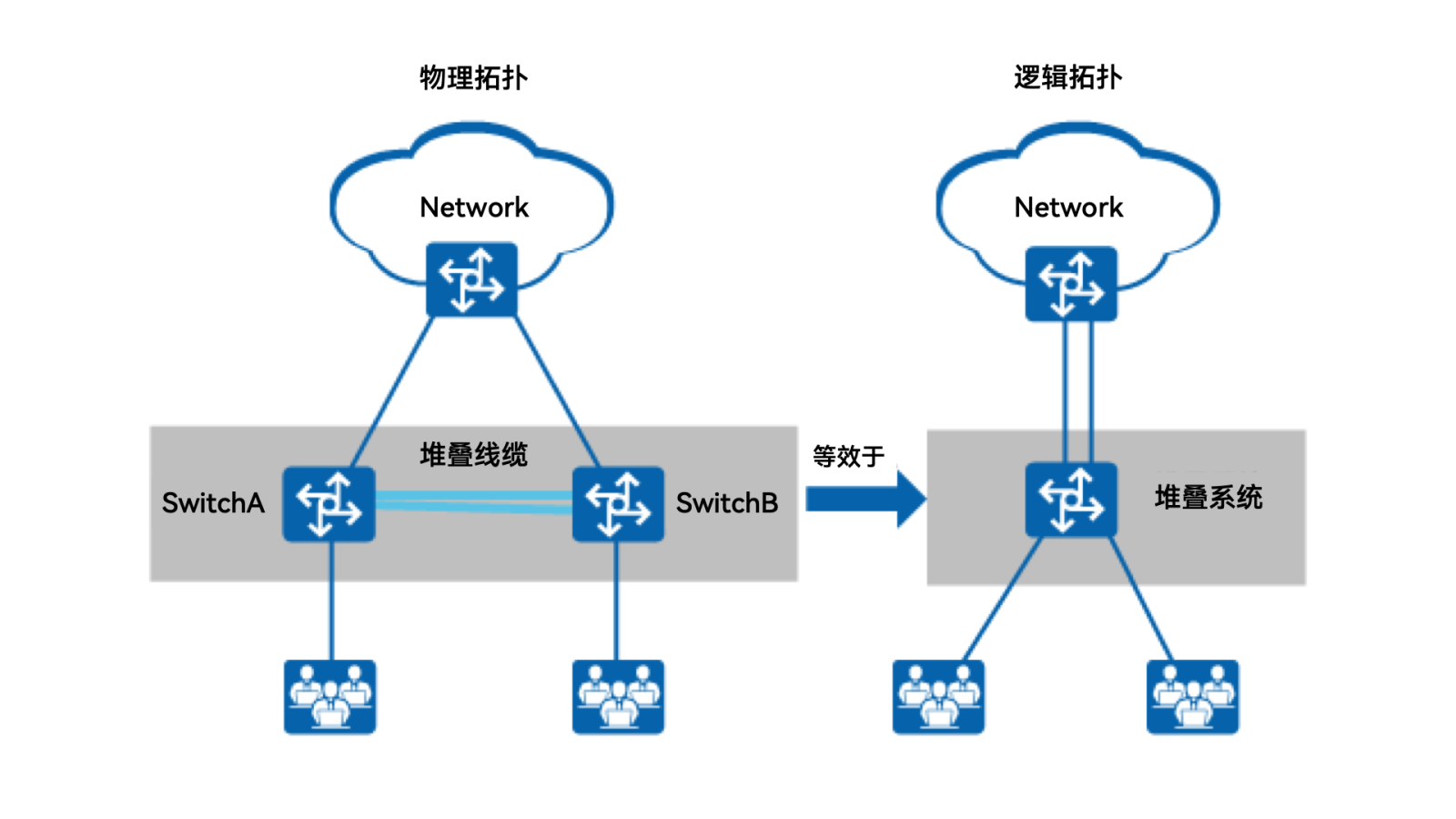

堆疊系統多台成員交換機之間形成冗餘備份，如下圖所示，SwitchA和SwitchB組成堆疊系統，SwitchA和SwitchB相互備份，SwitchA故障時，SwitchB可以接替SwitchA保證系統的正常運行。另外，堆疊系統支持跨設備的鏈路聚合功能，也可以實現鏈路的冗餘備份。
堆疊示意圖

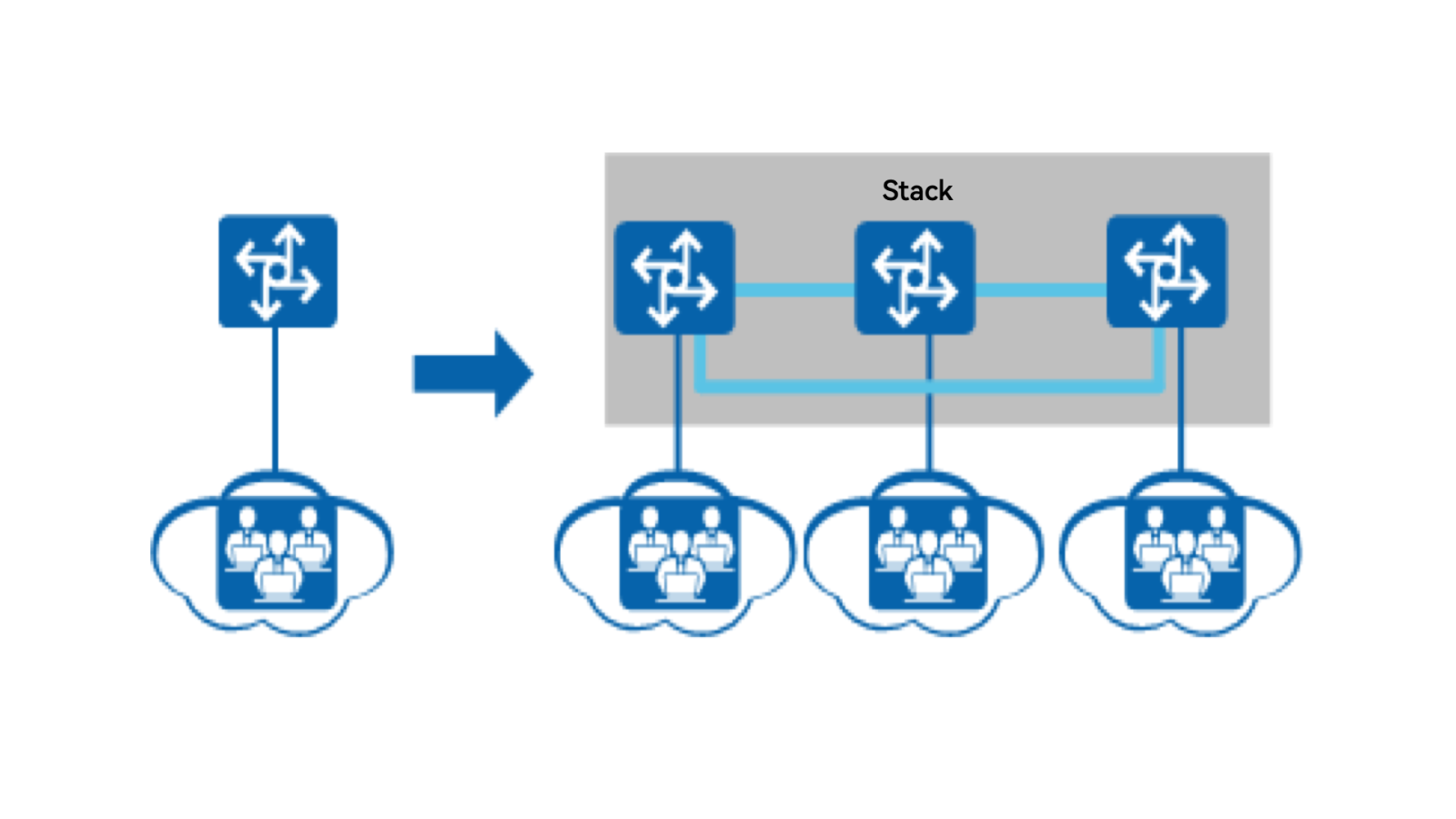

如下圖所示，當接入的用戶數量增加到原交換機端口密度不能滿足接入需求時，可以增加新交換機與原交換機組成堆疊系統擴展端口數量。
擴展端口數量示意圖

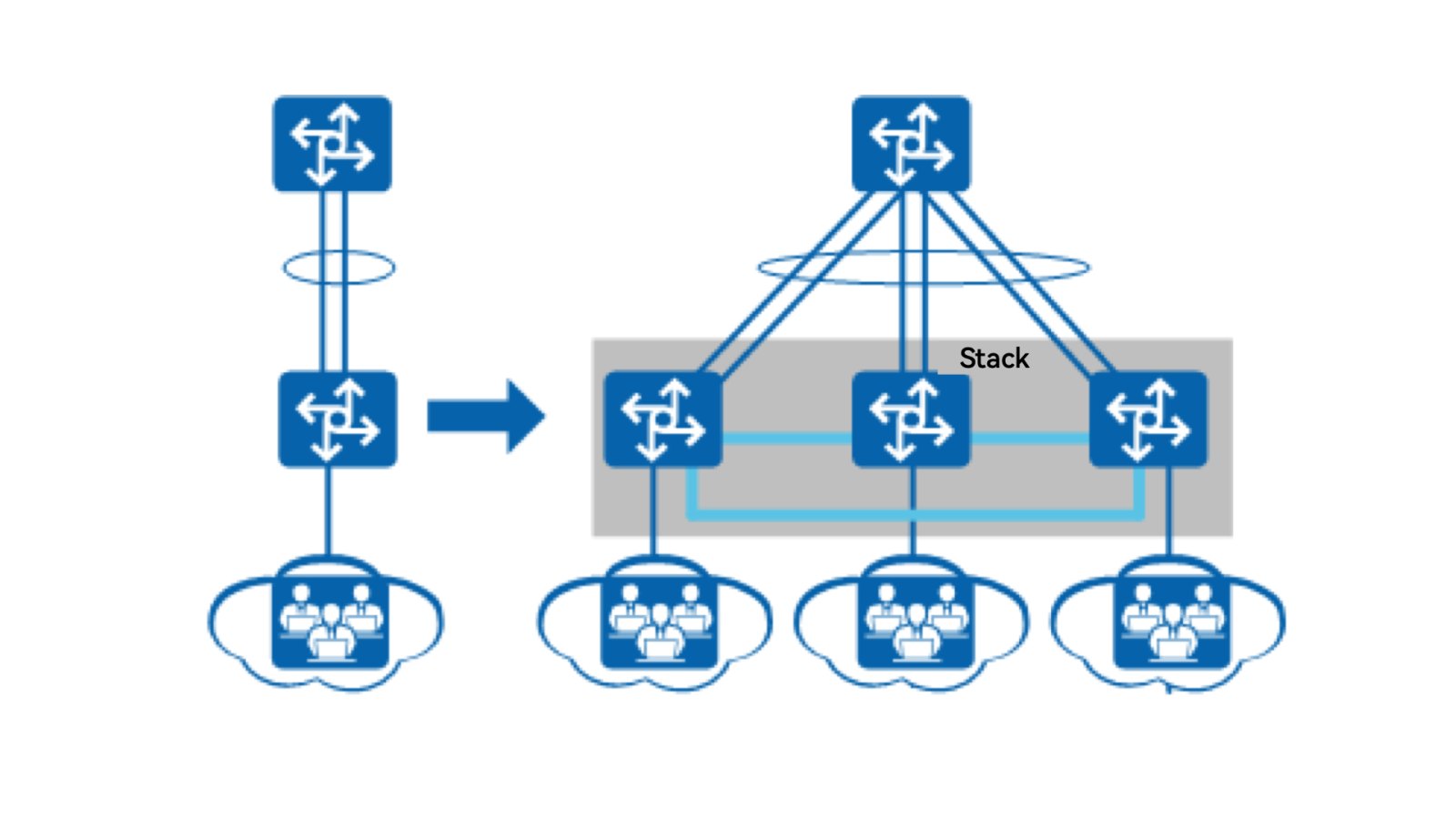

如下圖所示，當需要增大交換機上行帶寬時，可以增加新交換機與原交換機組成堆疊系統，将成員交換機的多條物理鏈路配置成一個聚合組，提高交換機的上行帶寬。
增大帶寬示意圖

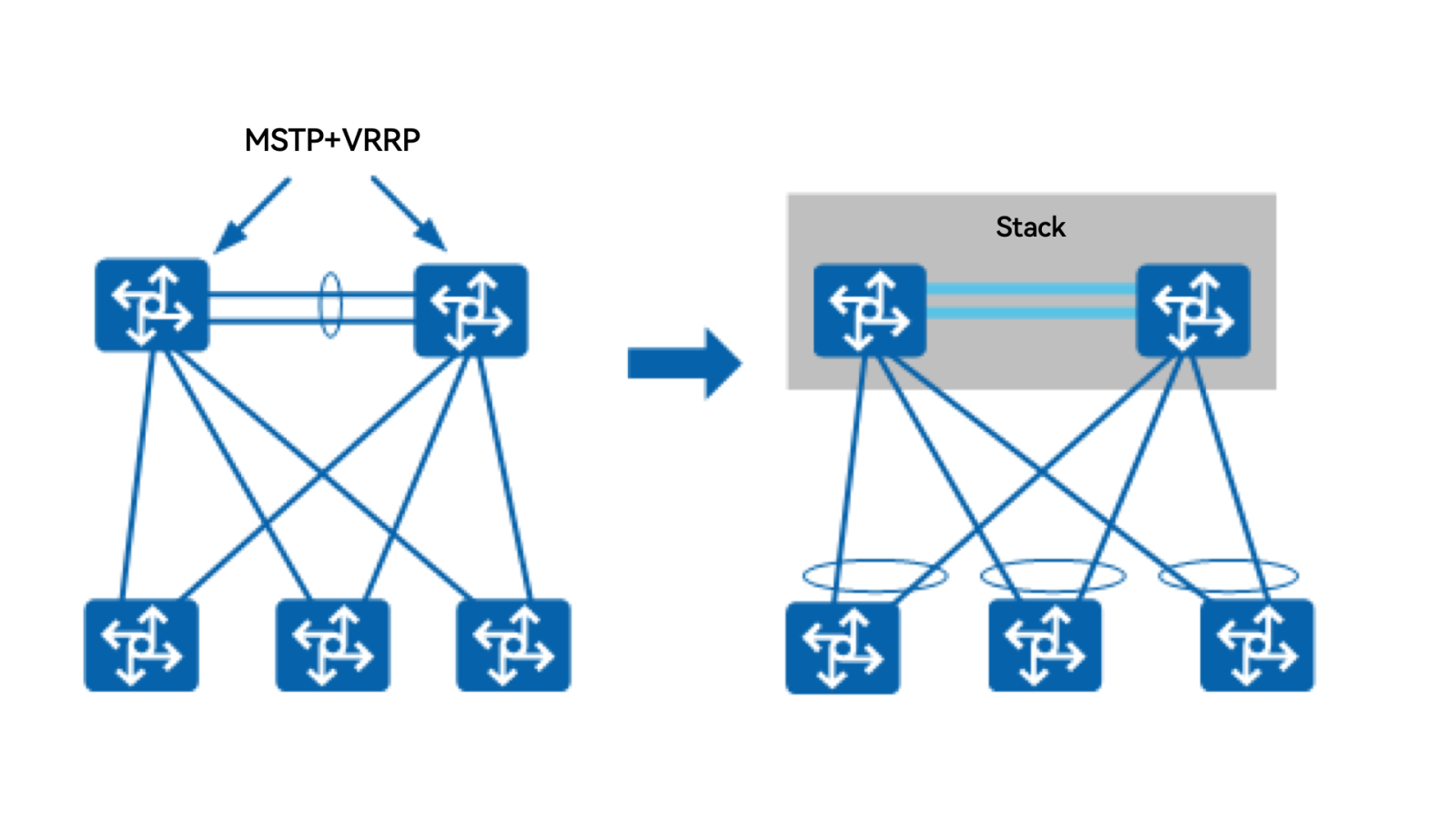

如下圖所示，網絡中的多台設備組成堆疊，虛拟成單一的邏輯設備。簡化後的組網不再需要MSTP等破環協議，簡化了網絡配置，同時依靠跨設備的鏈路聚合，實現單設備故障時的快速切換，提高可靠性。

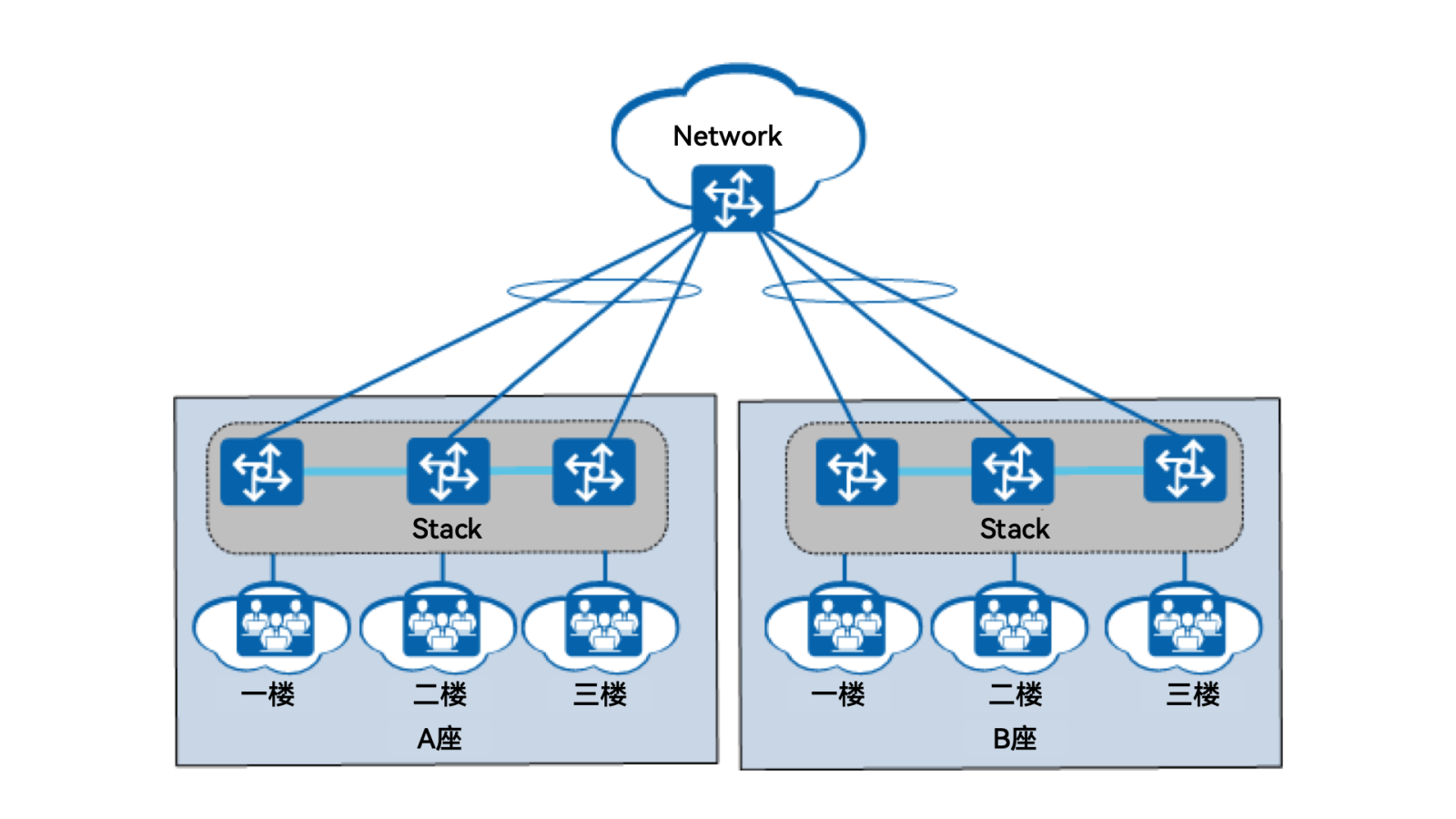

如下圖所示，每個樓層的用戶通過樓道交換機接入外部網絡，現将各相距較遠的樓道交換機連接起來組成堆疊，相當于每棟樓隻有一個接入設備，網絡結構變得更加簡單。每棟樓有多條鏈路到達核心網絡，網絡變得更加可靠。對多台樓道交換機的配置簡化成對堆疊系統的配置，降低了管理和維護的成本。
長距離堆疊示意圖
華爲可支持堆疊設備
華爲S系列園區交換機、CloudEngine數據中心交換機都有款型支持堆疊。對于S系列園區交換機，僅盒式交換機有款型支持堆疊；兩台框式交換機組建在一起叫集群。對于CloudEngine數據中心交換機，框式交換機和盒式交換機都有款型支持堆疊，兩者的差異在于框式交換機僅支持兩台設備組建堆疊。
如何建立堆疊
堆疊建立的過程主要包括四個階段：
-
根據網絡需求，選擇堆疊線纜、連接方式
-
選舉主交換機
所有成員交換機上電後，堆疊系統開始進行主交換機的選舉。在堆疊系統中每台成員交換機都具有一個确定的角色，其中主交換機負責管理整個堆疊系統。
-
分配堆疊ID和備用機交換選舉
主交換機選舉完成後，會收集所有成員交換機的拓撲信息，根據拓撲信息計算出堆疊轉發表項下發給堆疊中的所有成員交換機，并向所有成員交換機分配堆疊ID。之後進行備交換機的選舉，作爲主交換機的備份交換機。除主交換機外最先完成設備啓動的交換機優先被選爲備份交換機。
-
同步軟件版本和配置文件
角色選舉、拓撲收集完成之後，所有成員交換機會自動同步主交換機的軟件版本和配置文件。
注：本文素材來自華爲，版權歸作者所有
